ZCZP蒸汽电磁阀


ZCZP蒸汽电磁阀
产品型号:ZCZP
产品口径:DN15-DN150
产品压力:1.6mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产ZCZP蒸汽电磁阀也是国内电磁阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

一、ZCZZCZP)蒸汽电磁阀产品概述

  ZCZP蒸汽电磁阀适用范围于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

二、ZCZZCZP)蒸汽电磁阀技术参数

1

最高工作压力

1.6MPa1.0MPa

2

工作压差

0.051.6MPa≥φ65以上 0.11.6MPaZCZP系列0.041.0MPa

3

介质

液体 气体 蒸汽 油 〈20CST

4

介质温度

≤180℃220℃

5

电压

AC380V220V36V/50Hz DC24V 110V 220V

6

绝缘等级

B

7

电源允许波动

-15%+10%

8

功率

φ15φ50 24W φ65φ150 50W

9

响应时间

φ15φ50 ≤2秒 关≤3φ65φ150 ≤3秒 关≤5

10

安装方式

介质流向与电磁阀箭头保持一致,线圈垂直向上,工作介质应清洁

三、ZCZZCZP)蒸汽电磁阀结构规格参数

型号

mm

mm

连接方式

材质

ZCZ-15

90

150

G1/2"内螺纹

铜阀体

ZCZ-20

100

160

G3/4"内螺纹

ZCZ-25

115

176

G1"内螺纹

ZCZ-32

140

201

G11/4"内螺纹

ZCZ-40

155

223

G11/2"内螺纹

ZCZ-50

170

230

G2"内螺纹

四、ZCZZCZP)蒸汽法兰电磁阀系列


五、ZCZZCZP)蒸汽电磁阀主要特点

  耐热:电磁部分、密封件部分用特种耐调温电工材料和密封材料,并应用了各种隔热措施。

  耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损

  耐冷凝:蒸 汽管道的冷凝水是影响不锈钢高温电磁阀动作的重要因素,本阀则不受冷凝水影响。

六、ZCZZCZP)蒸汽电磁阀技术参数

工作介质

蒸汽及其他腐蚀性气体

介质温度

≤200

工作压力 MPa

1.6

工作压差 MPa

0.051.6

0.11.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

JB/T7352-94规定

额定流量系数 KV

























泄漏量 ml/min

JB/T7352-94·F规定

公称通径 mm

15

20

25

32

40

50

65

80

100

125

150

功 耗 VA

3040

30

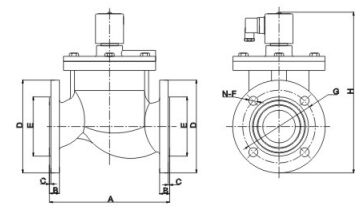

七、ZCZZCZP)蒸汽电磁阀外形结构尺寸图



型号

A

B

C

φD

φE

φF

φG

H

N

材质

ZCZ-20F

110

12

2

102

56

14

75

185

4

铜阀体

ZCZ-25F

122

13

2

112

65

14

85

202

4

ZCZ-32F

140

16

2

140

78

18

100

240

4

ZCZ-40F

150

16

2

148

84

18

110

254

4

ZCZ-50F

160

17

2

165

102

18

125

265

4

铸铁阀体

ZCZ-65F

240

20

3

185

118

18

145

360

4

ZCZ-80F

280

22

3

200

132

18

160

400

4

ZCZ-100F

320

25

3

220

160

18

180

420

8

ZCZ-150F

400

28

3

285

212

22

240

570

8

ZCZZCZP)蒸汽电磁阀结构图纸:

ZCZ(ZCZP)蒸汽电磁阀结构图纸
