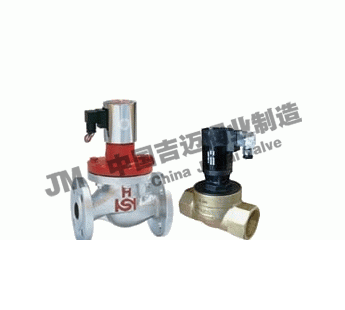

上海吉迈阀门制造有限公司主要生产≦ZCX消防电磁阀≧也是国内电磁阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：
消防电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀 芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动 阀芯向下移，封住流体出口，电磁阀关闭。
性能参数表
型号：ZCX
阀体材质：黄铜、不锈钢
工作介质：清水
控制方式：常闭式
公称通径：DN15——DN150
阀芯材料：高强度工程塑料
介质温度：≤80℃
公称压力：1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
特殊功能：具有反馈信号（定货时说明）
泄露量：0ml/min
应用范围
消防及自动喷淋系统控制
安装尺寸
|
型号
|
公称通径 DN
|
内螺纹 连接G
|
长*宽*高
|
启动功率（W）
|
保持功率（W）
|
|
ZCX15
|
15
|
1/2"
|
65*47*116
|
AC220V：200 DC24V：60
|
AC220V：3 DC24V：15
|
|
ZCX20
|
20
|
3/4"
|
78*55*147
|
|
ZCX25
|
25
|
1"
|
100*66*174
|
|
ZCX32
|
32
|
1(1/4)"
|
130*94*210
|
AC220V：350（475） DC24V：85
|
AC220V：10 DC24V：20
|
|
ZCX40
|
40
|
1(1/2)"
|
135*100*222.5
|
|
ZCX50
|
50
|
2"
|
155*147*237
|
|
ZCX65
|
65
|
2(1/2)"
|
203*170*305
|
AC220V：300 DC24V：85
|
AC220V：10 DC24V：22
|
|
ZCX80
|
80
|
法兰
|
280*205*427
|
|
ZCX100
|
100
|
法兰
|
300*237*485
|
|
ZCX125
|
125
|
法兰
|
325*280*535
|
AC220V：330 DC24V：85
|
AC220V：10 DC24V：20
|
ZCX消防电磁阀结构图纸：
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
