暗杆软密封闸阀Z45X

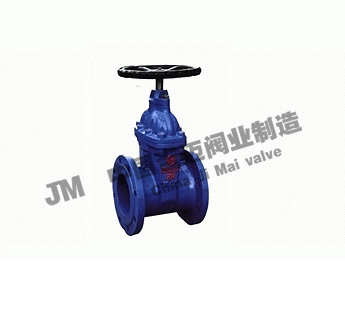

暗杆软密封闸阀Z45X
产品型号:Z45X
产品口径:DN50-DN600
产品压力:1.0MPa、1.6MPa
连接方式:法兰
阀体材质:灰铸铁、球墨铸铁、铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦暗杆软密封闸阀Z45X≧也是国内闸阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

暗杆软密封闸阀Z45X产品概述
软密封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

应用范围:
弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等,软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

结构特点:
平底式阀座
软密封闸阀底部采用全流域直通式流道设计,等同于直管道,无滞流凹腔结构,流阻小,确保流体畅通,不易沉积杂物,也不会对介质造成二次污染。

全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺,彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合DVGW要求,即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。

在线更换密封圈
特殊轴封结构,全开时可在线不停水更换密封圈;

可靠的上密封
阀杆与顶盖间的上密封,采用32”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比,密封紧密可靠,磨擦阻力大幅减小。

防腐性能
壳体(球铁QT500-7)内外表面静电喷涂环氧树脂粉末,涂层均匀牢固,绝不露铁; 中腔连接螺栓顶部封胶,隔绝螺栓与环境的接触,以防腐蚀。

食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末,符合DVGW标准(德国),远高于GB/T17219要求; 阀杆、阀杆螺母等内件采用不锈钢或青铜,不受水腐蚀; 包覆橡胶符合饮用水卫生标准

附加功能
可提供阀门开度指示、地下直埋、防盗锁控等附加功能。

标准规范:

设计制造标准:CJ/T 216-2005JB/T6376-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

序号NO

零件号码Number

零件名称Name

材质Material

1

RV-01

阀体

球墨铸铁、灰铸铁

2

RV-02

密封圈

NBR

3

RV-03

阀盖

球墨铸铁、灰铸铁

4

RV-04

O-RING

NBR

5

RV-05

防尘罩

NBR

6

RV-06

固定螺栓

钢制或镀锌螺栓

7

RV-07

传动帽

球墨铸铁、灰铸铁

8

RV-08

阀门

球墨铸铁外覆EPDNMNBR

9

RV-09

铜螺母

青铜

10

RV-10

阀杆

2Cr13

11

RV-11

螺栓

钢制或镀锌螺栓

12

RV-12

O-RING

NBR

13

RV-13

止推轴承

青铜

14

RV-14

O-RING

NBR

15

RV-15

轴盖

球墨铸铁、灰铸铁

16

RV-16

螺栓

镀锌螺栓

17

RV-17

手轮

灰铸铁

弹性座封软密封闸阀外形连接尺寸及重量:

产品代号

公称通径

L

D1

D2

D3

Hmax

B

F

N-φd

螺栓

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

1.0Mpa

1.6Mpa

RVC(H)X-005

50

178

99

125

165

340

19

3

4-19

M16

RVC(H)X-0065

65

190

118

145

185

370

19

3

4-19

M16

RVC(H)X-0080

80

203

132

160

200

410

19

3

8-19

M16

RVC(H)X-0100

100

229

156

180

220

450

19

3

8-19

M16

RVC(H)X-0125

125

254

184

210

250

480

19

3

8-19

M16

RVC(H)X-0150

150

267

211

240

285

550

19

3

8-23

M20

RVC(H)X-0200

200

292

266

295

340

630

20

3

8-23

12-23

M20

RVC(H)X-0250

250

330

319

350

355

405

750

22

3

12-23

12-28

M20

M24

RVC(H)X-0300

300

356

370

400

410

460

820

24.5

4

12-23

12-28

M20

M24

RVC(H)X-0350

350

381

429

160

470

520

980

26.5

4

16-23

16-28

M20

M24

RVC(H)X-0400

400

406

480

515

525

58

1010

28

4

16-28

16-31

M24

M27

RVC(H)X-0450

450

432

530

565

585

640

1270

30

4

20-28

20-31

M24

M27

RVC(H)X-0500

500

457

585

620

650

715

1270

31.5

4

20-28

20-34

M24

M30

RVC(H)X-0600

600

508

685

725

770

810

840

1390

36

5

20-31

20-37

M27

M33

软密封闸阀备注:

DN50-600mm法兰钻孔GB/T17241.6标准制造
DN50-200mm法兰外径(D3)PN10/16标准制造,DN250-500mm则符合PN16标准。
DN600mm法兰外径(D3)1.0Mpa符合JISG5527-7标准,1.6Mpa标准。
两端面距(结构长度L)符合GB12221之短体型标准。
RVXX表示非明杆式闸阀,RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式附信号显示器。
RCEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
PN25级另行订制。阀门供应网若有变更尺寸,恕不另行通知。
