异径球阀Q91SA

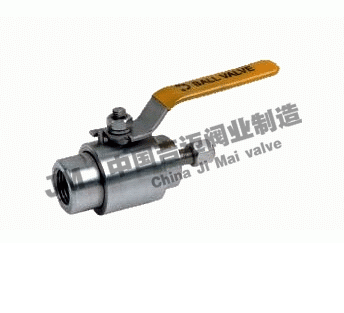

异径球阀Q91SA
产品型号:Q91SA
产品口径:DN1-DN10
产品压力:1.6mpa-6.4mpa
连接方式:螺纹,卡套
阀体材质:304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦异径球阀Q91SA≧也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

异径球阀Q91SA产品概述

一、异径球阀Q91SA介绍

异径球阀Q91SA是一种可以精确调整的阀门,对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而仪表阀必须具有可靠的密封性能。

二、异径球阀Q91SA用途

汽源球阀用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是气源球阀。气源球阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

三、异径球阀Q91SA主要性能规范及主要零件材料

型号
Type
名称
Name
公称压力(MPa)
Nominal
Pressure
强度试
验压力
Strength test pressure
密封试
验压力
Seal test pressure
主要材料Parts material 适用温度(℃)
Suitable temperature
阀体Body 阀座Seat 球Ball 阀杆Stem 填料packing
QG·Y1 气源球阀
Air ball valve
1.0
2.5
1.5PN 1.1PN H62 耐酸钢
Acid steel
聚四氟乙烯PTFE 常温
Normal
temperature
QY-1 气动管路球阀
Air-operated
ball valve
QY-2
QY-3
QG·Y1 卡套式球阀
Ferrule type
ball valve
2.5
4.0
6.4
碳钢耐酸钢
Carbon steel acid steel
耐酸钢
Acid steel
聚四氟乙烯PTFE -20~200
QH J·Y1
QG·Y1 取压球阀
Pressure-reducing ball valve
QH J·AY1
QG·M1 压力表球阀
Pressure-gage
ball valve
QH J·M1
Q11SA 内螺纹球阀Female screw ball valve 柔性石墨
Flexible graphite
-40~150
Q91SA 异径球阀Reducing ball valve

四、汽源球阀主要尺寸

异径球阀Q91SA结构图纸

型号type 名称Name 公称通径DN(mm)
Nominal diameter
配管通径Do(mm)
Tubing diameter
结构长度L(mm)
Face to face
QG·Y1 气源球阀Air ball valve 1、6 6、8 90
QY-1 气动管路球阀
Air-operated ball valve
  6、8、10 66、68、80
QY-2 气动管路球阀
Air-operated ball valve
  6、8、10 65、66、67
QY-3 气动管路球阀
Air-operated ball valve
- 6、8、10 65、66、67
QG·Y1 卡套式球阀
Ferrule type ball valve
10 12、14 130
QH J·Y1 卡套式球阀
Ferrule type ball valve
10、15 12、14、18 130
QG·Y1 取压球阀
Pressure-reducing ball valve
10 12、14 105
QH J·AY1 取压球阀
Pressure-reducing ball valve
10、15 12、14、18 105
QG·M1 压力表球阀
Pressure-gageball valve
10 - 145
QH J·M1 压力表球阀
Pressure-gageball valve
3 - 145
Q11SA 内螺纹球阀
Female screw ball valve
10、15 - 68
Q91SA 异径球阀
Reducing ball valve
10 14 100
