美标球阀Q41F-300LB


美标球阀Q41F-300LB
产品型号:Q41F
产品口径:DN15-DN250
产品压力:150LB-600LB
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产美标球阀Q41F-300LB也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!


一、美标球阀Q41F-300LB产品概述
1、Q41F美标球阀采用先进的球体和阀座硬化技术,球体与阀座完全采用金属对金属的密封方式,为了确保阀门在各种温度和压力下的可靠密封,针对用记的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座表面硬度一般可达到HRC60以上,最高可达HRC74以上。密封面材料耐温可达到540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能。Q41F不锈钢球阀能够适用于绝大数苛刻工况条件。
2、Q41F美标球阀防止阀门在高温下的涨死高温工况下由于热膨胀容易引起球体与阀座的涨死从而导致阀门无法开启。Q41F不锈钢球阀采用了碟簧或弹簧加载的密封结构,在高温下零部件的热膨胀可以被蝶簧或弹簧所吸收,故能够保证阀门在高温下不被涨死,并能够在高温下灵活启闭。
3、优异的密封性能采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆度和光洁度,阀门的密封性能完全达到或超过标准要求。
二、Q41F美标球阀的特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、产品执行标准:Q41F美标球的执行标准

产品规范

设计规范

结构长度

连接法兰

试验 与检验

API608

ASME/ANS B16.10

ASME/SNS B16.5

API 598

四、主要性能规范:Q41F美标球主要性能规范

公称压力

1.6 MPa

2.5 MPa

4.0 MPa

6.4 MPa

10.0 MPa

150 Lb

300 Lb

600 Lb

强度试验

2.4 MPa

3.75 MPa

6.0 MPa

9.5 MPa

15.0 MPa

3.1 MPa

7.5 MPa

15.0 MPa

水密封试验

1.76MPa

2.75 MPa

4.4 MPa

7.04 MPa

11.0 MPa

2.2 MPa

5.5? MPa

11.0 MPa

气密封试验

0.6MPa

五、主要零部件材料:Q41F美标球阀主要零部件材料

名称

WCB类

CF8类

CF3

CF8M

CF3M

阀体

A216-WCB

CF8

CF3

CF8M

CF3M

球体

A105-1025

CF8

CF3

CF8M

CF3M

阀杆

2Cr13

CF8

CF3

CF8M

CF3M

阀座

A105

0Cr18Ni9

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

阀座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

弹簧

3yc-7/17-49H

螺母

A194-2H

A194-8

螺柱

A193-B7

A193-B8

O形圈

304+柔性石墨

304L+柔性石墨

316+柔性石墨

316L+柔性石墨

304+柔性石墨


IN

DN

L

D

D1

D2

b

Z-φd

1/2″

15

108

89

60.5

35

12

4-φ15

3/4″

20

117

98

70

43

12

4-φ15

1″

25

127

108

79.5

51

12

4-φ15

1 1/2″

40

165

127

98.5

73

14

4-φ16

2″

50

178

152

120.5

92

16

4-φ19

2 1/2″

65

190

178

139.5

105

18

4-φ19

3″

80

203

190

152.4

127

20

4-φ18

4″

100

229

229

190.5

157

24

8-φ18

6″

150

394

279

241.5

216

26

8-φ22

8″

200

457

343

298.5

270

29

8-φ22

10″

250

533

406

362

324

31

12-φ25

12″

300

610

483

432

381

32

12-φ25

七、产品结构尺寸:Q41F美标球阀-150LB
Q41F美标球阀-300LB

IN

DN

L

D

D1

D2

b

Z-φd

1/2″

15

140

95

66.5

35

15

4-φ15

3/4″

20

152

117

82.5

43

16

4-φ19

1″

25

165

124

89

51

18

4-φ19

1 1/2″

40

190

156

114.5

73

20.7

4-φ22

2″

50

216

165

127

92

22.3

8-φ22

2 1/2″

65

241

190

149

105

25.4

8-φ22

3″

80

283

210

168.5

127

28.5

8-φ22

4″

100

305

254

200

157

31.8

8-φ23

6″

150

403

318

270

216

36.6

12-φ22

8″

200

502

381

330

270

42

12-φ25

10″

250

568

444

387.5

324

48

16-φ29

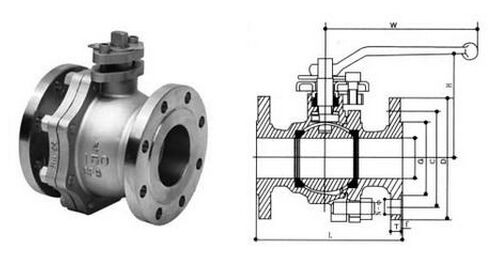

美标球阀Q41F结构图纸:

美标球阀Q41F-300LB产品图纸
