上海吉迈阀门制造有限公司主要生产≦高真空球阀GU≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系！

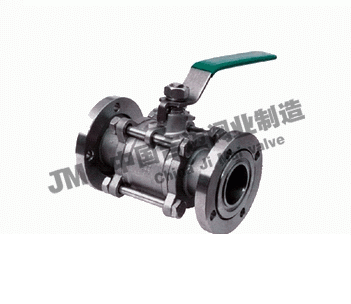

GU型手动高真空球阀产品概述：
用途和使用范围：GU系列球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。
工作原理：
以阀杆带动阀球转 90o达到开关目的。
产品主要特点：
①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④改阀既能适用高真空，又能适用一定的正压力下使用；
⑥由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要零件材料：
①阀体：不锈钢304、316L
②球体：316L
③密封件：增强聚四氟乙烯
快卸法兰『GU型高真空球阀』连接尺寸：（设计标准：GB4982）
|
型 号
|
DN
|
A
|
B
|
L
|
L0
|
H
|
|
GU-16R
|
16
|
30
|
12.2
|
75
|
80
|
72
|
|
GU-20R
|
20
|
40
|
26.2
|
90
|
90
|
88
|
|
GU-25R
|
25
|
40
|
26.2
|
100
|
100
|
93
|
|
GU-32R
|
32
|
55
|
34.2
|
110
|
110
|
105
|
|
GU-40R
|
40
|
55
|
41.2
|
120
|
125
|
120
|
卫生级法兰『GU型高真空球阀』连接尺寸：（设计标准：ISO-2852）
|
型 号
|
DN
|
A
|
B
|
L
|
L0
|
H
|
|
GU-16R
|
16
|
34
|
27.5
|
75
|
80
|
72
|
|
GU-20R
|
20
|
50.5
|
43.5
|
90
|
90
|
88
|
|
GU-25R
|
25
|
50.5
|
43.5
|
100
|
100
|
93
|
|
GU-32R
|
32
|
50.5
|
43.5
|
110
|
110
|
105
|
|
GU-40R
|
40
|
50.5
|
43.5
|
120
|
125
|
120
|
|
GU-50R
|
50
|
64
|
56.5
|
135
|
140
|
137
|
|
GU-65R
|
65
|
77.5
|
70.5
|
150
|
200
|
160
|
|
GU-80R
|
80
|
91
|
83.5
|
200
|
230
|
200
|
|
GU-100R
|
100
|
119
|
110
|
250
|
270
|
240
|
活套法兰『GU型高真空球阀』连接尺寸：（设计标准：GB6070）
|
型 号
|
DN
|
A
|
B
|
n
|
c
|
L
|
L0
|
H
|
|
GU-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
80
|
72
|
|
GU-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
90
|
88
|
|
GU-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
100
|
93
|
|
GU-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
110
|
105
|
|
GU-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
125
|
120
|
|
GU-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
140
|
137
|
|
GU-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
200
|
160
|
|
GU-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
230
|
200
|
|
GU-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
270
|
240
|
