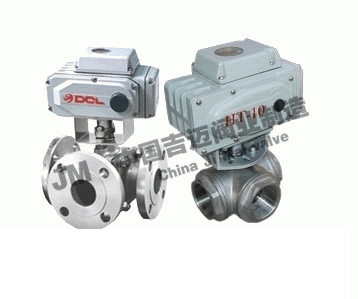

电动三通球阀Q944F,Q945F


电动三通球阀Q944F,Q945F
产品型号:Q944F,Q945F
产品口径:DN50-DN1200
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程



上海吉迈阀门制造有限公司主要生产电动三通球阀Q944F,Q945F也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


Q944F/Q945F电动三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

性能规范

试验压力 单位:Mpa 使用范围
公称压力
PN
常温最大
工作压力
壳体
试验压力
气密封
试验压力
高压密封
试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
C1aSSl50 2.0 3.0 0.6 2.2

壳体材料 阀座材料 适用温度 适用介质
碳钢C型 聚四氟乙烯 ≤150℃ 水\蒸汽
对位聚苯 ≤300℃ 油晶等
铬镍钛钢P型 聚四氟乙烯 ≤150℃ 硝酸类
对位聚苯 ≤200℃
铬镍钼钛钢 聚四氟乙烯 ≤150℃ 醋酸类
对位聚苯 ≤200℃

主要零件材料
阀体\阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球体   GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
阀座\密封面 GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8
主要连接尺寸
公称压力
PN
公称通径
DN
尺 寸(mm)
L L0 D K d Y b z-do Hw Hd
1.6MPa 50 260 130 165 125 100
16 4-ф18 205 265
65 320 160 185 145 120
18 4-ф18 245 295
80 320 160 200 160 135
20 8-ф18 305 345
100 370 185 220 180 155
20 8-ф18 340 420
125 510 255 250 210 185
22 8-ф18 425 465
150 510 255 285 240 2'0
24 8-ф23 450 505
200 580 290 340 295 265
26 12-ф23 480 525
250 670 335 405 355 320
30 12-ф25 530 565
300 760 380 460 410 375
30 12-ф25 585 630
350 850 425 520 470 435
34 16-ф25 625 675
400 980 490 580 525 485
36 16-ф30 670 710
450 1080 540 640 585 545
40 20-ф30 705 770
500 1220 610 715 650 608
44 20-ф34 765 825
600 1360 680 840 770 718
48 20-ф41 840 945
700 1750 875 910 840 788
50 24-ф41 1050 1110
800 1850 925 1025 950 898
52 24-ф41 1125 1220
900 2050 1025 1125 1050 998
54 28-ф41 1260 1315
1000 2150 1075 1255 1170 1110
56 28-ф48 1325 1385
1200 2450 1225 1485 1390 1325
58 32-ф54 1395 1450
2.5MPa 50 260 130 165 125 100
20 4-ф18 205 265
65 320 160 185 145 120
22 8-ф18 245 295
80 320 160 200 160 135
22 8-ф18 305 345
100 370 185 230 190 160
24 8-ф23 340 420
125 510 255 270 220 188
28 8-ф25 405 465
150 510 255 300 250 218
30 8-ф25 450 505
200 580 290 360 310 278
34 12-ф25 480 525
250 670 335 425 370 332
36 12-ф30 530 565
300 760 380 485 430 390
40 16-ф30 585 630
350 850 425 555 490 448
44 16-ф34 625 675
400 980 490 620 550 505
48 16-ф34 670 710
450 1080 540 670 600 555
50 20-ф34 705 770
500 1220 610 730 660 610
52 20-ф41 765 825
600 1360 680 845 770 718
56 20-041 840 945
700 1750 875 960 875 815
60 24-ф48 1050 1110
800 1850 925 1085 990 930
64 24-ф48 1125 1220
900 2050 1025 1185 1090 1025
66 28-ф54 1260 1315
1000 2150 1075 1320 1210 1140
68 28-ф58 1325 1385
1200 2450 1225 1520 1420 1350
72 32-ф58 1395 1450
4.0MPa
50 260 130 165 125 100 88 20 8-ф18 245 285
65 320 160 185 145 120 110 22 8-ф18 265 315
80 320 160 200 160 135 121 22 8-ф18 320 365
100 370 185 235 190 160 150 24 8-ф23 355 465
125 510 255 270 220 188 176 28 8-ф25 425 495
150 510 255 300 250 218 204 30 8-ф25 470 535
200 580 290 375 320 282 260 38 12-ф30 480 565
250 670 335 450 385 345 313 42 12-ф34 530 605
300 760 380 515 450 408 364 46 16-ф34 585 675
350 850 425 580 510 465 422 52 16-ф34 625 705
400 980 490 660 585 535 474 58 16-ф41 670 745
450 1080 540 685 610 560 524 60 20-ф41 705 795
500 1220 610 755 670 612 576 62 20-ф48 765 855
600 1360 680 890 795 730 678 62 20-ф54 840 985

C1aSS150
2" 260 130 152 120.5 92
16 伞φ19 205 265
2 1/2" 320 160 178 139.5 105
18 4-ф19 245 295
3" 320 160 190 152.5 127
19 4-ф19 305 345
4" 370 185 229 190.5 157
24 8-ф19 340 420
5" 510 255 254 216 186
24 8-ф22 425 465
6" 510 255 279 241.5 216
26 8-ф22 450 505
8" 580 290 343 298.5 270
29 8-ф22 530 525
10" 670 335 406 362 324
31 12-ф25 630 565
12" 760 380 483 432 381
32 12-ф25 680 630
14" 850 425 533 476 413
35 12-ф29 625 675
16" 980 490 597 540 470
37 16-ф29 670 710
18" 1080 540 635 578 533
40 16-ф32 705 770
20" 1220 610 699 635 584
43 20-ф32 765 825
24" 1360 680 813 749.5 692
48 20。ф35 840 945
28" 1750 875 927 864 800
71 28-ф35 1050 1110
32" 1850 925 1060 978 914
81 28-ф41 1125 1220
36" 2050 1025 1168 1086 1022
90 32-ф41 1260 1315
40" 2150 1075 1289 1200 1124
90 36-ф41 1325 1385
48" 2450 1225 1511 1422 1359
108 44-ф41   1395   1450
