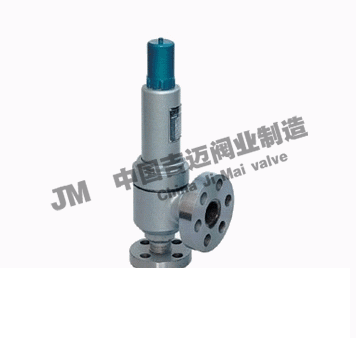

A41Y弹簧微启封闭式高压安全阀


A41Y弹簧微启封闭式高压安全阀
产品型号:A41Y
产品口径:DN10-DN50
产品压力:16.0mpa-32.0mpa
连接方式:法兰
阀体材质:碳钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产A41Y弹簧微启封闭式高压安全阀也是国内安全阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

弹簧微启封闭式高压安全阀
A41Y-160、320型适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。

弹簧微启封闭式高压安全阀连接法兰按JB/T2769-92的标准。

弹簧微启封闭式高压安全阀主要零部件材料

NO.

零件名称

A42Y-160 A42Y-320 材料

A42Y-160P A42Y-320P材料

A42Y-160R A42Y-320R材料

1

法兰

35/35CrMoA

2Cr13

1Cr18Ni12Mo2Ti

2

阀座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀体

40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

调节圈

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

反冲盘

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

导向套

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

ZG230-450

ZG230-450

9

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

10

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

11

调整螺杆

45

2Cr13

2Cr13

12

阀帽

ZG200-400

ZG200-400

ZG200-400



密封面材料

堆焊Co基硬质合金

 ■弹簧微启封闭式高压安全阀外形尺寸和连接尺寸

公称压力PN(MPa)

公称通径DN(mm)

尺寸(mm)

重量(kg)

do

d

D

D1

M

D2

B

Z-Φd

DN

D

D1

M

D2

b

Z-Φd

L

L1

H

16
(单法兰)

15

7

16

95

60

M-24×2

18

20

3-18

-

36

-

M-33×2

-

-

-

45

80

105

4

20

10

19

95

60

M-33×2

22

20

3-18

-

48

-

M-33×2

-

-

-

45

80

105

4.5

25

12

23

105

68

M-33×2

28

20

3-18

-

48

-

M-33×2

-

-

-

45

80

105

5.2

16

15

8

15

95

60

M-24×2

18

20

3-18

32

115

-

M-42×2

37

22

4-18

95

100

259

7.8

20

10

23

98

60

M-24×2

20

20

3-18

40

165

-

M-52×2

47

28

6-26

110

115

266

11.5

25

12

23

105

68

M-33×2

28

20

3-18

40

165

-

M-52×2

47

28

6-26

110

115

266

12.5

32

15

25

115

80

M-42×2

37

22

4-18

50

165

115

M-64×3

59

32

6-26

130

1450

335

21.3

40

20

39

165

115

M-52×2

47

28

6-26

65

200

145

M-80×3

74

40

6-29

150

170

390

35.3

50

25

48

165

115

M-64×3

59

32

6-26

80

225

170

M-100×3

94

50

6-33

190

210

393

48

32

15

8

17

105

68

M-33×2

29

20

3-18

32

115

80

M-42×2

37

22

4-18

95

100

259

8.1

20

10

23

105

68

M-33×2

29

20

3-18

40

165

115

M-52×2

47

28

6-26

110

115

266

12

25

12

23

115

80

M-42×2

36

22

4-18

40

165

115

M-52×2

47

28

6-26

110

115

266

13

32

14

30

135

95

M-48×2

41

25

4-22

50

165

115

M-64×3

59

32

6-26

130

140

335

22.2

40

16

38

165

115

M-64×3

57

32

6-26

65

200

145

M-80×3

70

40

6-29

150

170

390

37

50

20

48

200

145

M-80×3

70

40

6-29

80

225

170

M-100×3

94

50

6-33

190

210

393

55
