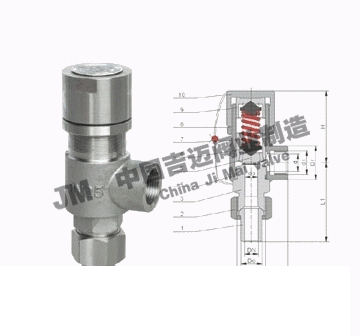

A21H、A21Y弹簧微启式外螺纹安全阀


A21H、A21Y弹簧微启式外螺纹安全阀
产品型号:A21H、A21Y
产品口径:DN15-DN300
产品压力:1.6mpa-32.0mpa
连接方式:外螺纹
阀体材质:碳钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产A21H、A21Y弹簧微启式外螺纹安全阀也是国内安全阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:
A21F外螺纹弹簧微启式安全阀A21H-C型外螺纹弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备或管路上。A21W-PR型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。

应用范围:
A21F型弹簧微启式外螺纹安全阀、A21H型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备或管路上。A21W-PR型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上。KA21Y型适用于温度≤100℃的液化石油气等。

标准规范:
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

NO.

零件名称

A21H-C/A21F材料

A21W-P/A21F-P材料

A21Y-R材料

1

管接头

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接头螺母

35

2Cr13

1Cr18Ni9Ti

3

阀座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

弹簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

锁紧螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

弹簧导向垫

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

调节螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti



密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

主要尺寸及重量:

型号

公称通径

do

d

Do

M

d1

D1

L

L1

≈H

KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160
A21W-160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285
