产品型号：T40H
产品口径：DN50-DN100
产品压力：1.6mpa-6.4mpa
连接方式：法兰，丝扣
阀体材质：铸钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦手动回转式调节阀T40H≧也是国内调节阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

手动回转式调节阀T40H主要参数：

一、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。
二、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。
三、阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。
四、回转调节阀通过远距离控制器来操纵，回转角度60℃。
T40H回转式调节阀主要零件材料：

零件名称	材料	零件名称	材料
阀盖	铸钢	杆头	不锈钢
阀体	2G25I	阀瓣	不锈钢1Cr18N9Ti
阀杆	不锈钢	阀座	不锈钢1Cr18N9Ti

存放安装使用注意事项
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。

T40H回转式调节阀产品性能：

公称压力PN(MPa)	公称通径DN(mm)	水压试验压力PS(MPa)	给水温度t(≤℃)	设计压差△(MPa)	最大流通面积fmax(cm2)	最大流量Qmax(T/h)	适用介质	流量特性	压力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。	流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。	为最大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

T40H回转式调节阀主要外形尺寸和连接尺寸：

公称压力PN(MPa)	公称通径DN(mm)	主要外形尺寸和连接尺寸
公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不带凹下部分	20	3	不带凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41

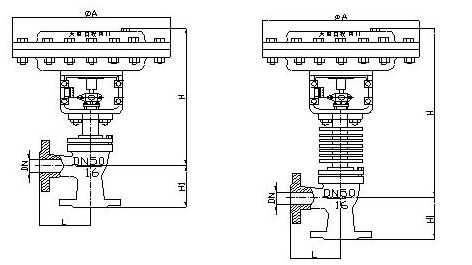

手动回转式调节阀T40H结构图纸：

手动回转式调节阀T40H结构图纸
