法兰低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
低温截止阀工作原理：
在低温工作的材料要保证其低温性能，主要是保证其冷冲击强度。阀内件必须通过正确选材，使其具有足够的冷冲击强度，才能防止断裂。C和Cr的合金钢在低于－20℃时候很快失去抗冲击强度，所以使用温度分别限制在-30℃和-50℃。含Ni量为3.5%的镍钢可以使用到-100℃，含Ni量9%的镍钢可以使用到-196℃。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、铝合金及青铜可以使用到更低的温度(-273℃)。
低温截止阀产品特点：
1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2、阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。
3、低温介质不应对手轮操作及填料密封性能产生有害的影响。
4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。
低温截止阀执行标准：
◎设计与制造：JB/T7749-95
◎结构长度：GB/T12221-89
◎连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
◎检验与试验：JB/T7749-95
低温截止阀性能参数：
|
型号
|
DJ41Y-16
|
DJ41Y-16P
|
DJ41Y-25
|
DJ41Y-25P
|
DJ41Y-40
|
DJ41Y-40P
|
|
工作压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
适用温度（℃）
|
-45
|
-101
|
-196
|
|
适用介质
|
液化天然气、乙烯、丙烯等低温介质
|
|
材料
|
阀体、阀盖
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
阀瓣、阀座
|
铬镍钢＋钴铬钨
|
|
阀杆
|
铬镍钢
|
低温截止阀主要外形和连接尺寸：
|
公称通径
|
主要外形尺寸和连接尺寸
|
H
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
D0
|
-46℃
|
-101℃
|
-196℃
|
|
DJ41Y-16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
240
|
460
|
480
|
520
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
280
|
475
|
505
|
525
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
280
|
520
|
550
|
590
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
320
|
545
|
575
|
615
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
360
|
590
|
620
|
660
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
400
|
650
|
650
|
730
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
400
|
850
|
850
|
930
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
450
|
956
|
986
|
1036
|
|
300
|
850
|
460
|
410
|
375
|
30
|
12-25
|
500
|
1095
|
1125
|
1175
|
|
DJ41Y-25
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
240
|
460
|
480
|
520
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
280
|
475
|
505
|
525
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
280
|
520
|
550
|
590
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
320
|
545
|
575
|
615
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
360
|
590
|
620
|
660
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
400
|
650
|
680
|
730
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
400
|
850
|
880
|
930
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-30
|
450
|
956
|
986
|
1036
|
|
300
|
850
|
485
|
430
|
390
|
40
|
16-30
|
500
|
1095
|
1125
|
1175
|
|
DJ41Y-40
|
|
50
|
230
|
160
|
125
|
100
|
20
|
-
|
240
|
483
|
504
|
546
|
|
65
|
290
|
180
|
145
|
120
|
22
|
-
|
280
|
499
|
530
|
551
|
|
80
|
310
|
195
|
160
|
135
|
22
|
-
|
280
|
546
|
578
|
620
|
|
100
|
350
|
230
|
190
|
160
|
24
|
-
|
320
|
572
|
604
|
646
|
|
125
|
400
|
270
|
220
|
188
|
28
|
-
|
360
|
620
|
61
|
693
|
|
150
|
480
|
300
|
250
|
218
|
30
|
-
|
400
|
683
|
741
|
767
|
|
200
|
600
|
360
|
320
|
282
|
38
|
-
|
400
|
893
|
924
|
977
|
|
250
|
730
|
425
|
385
|
345
|
42
|
-
|
450
|
1004
|
1035
|
1088
|
|
300
|
850
|
485
|
450
|
408
|
46
|
-
|
500
|
1150
|
1181
|
1234
|

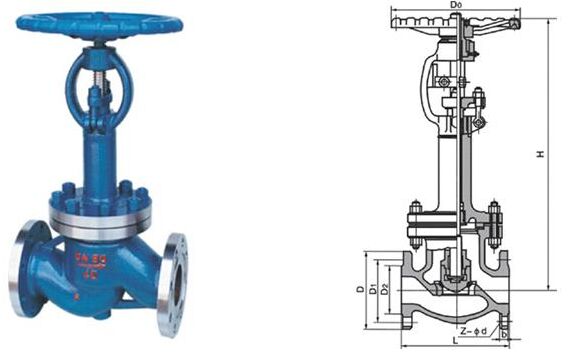

法兰低温截止阀结构图纸：
