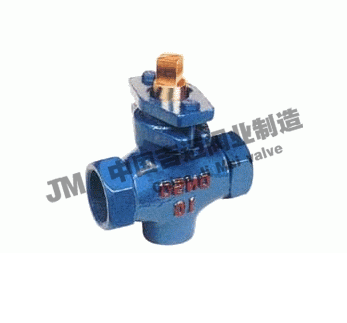

X13T二通内螺纹铜芯旋塞阀


X13T二通内螺纹铜芯旋塞阀
产品型号:X13T
产品口径:DN15-DN100
产品压力:1.0mpa-1.6mpa
连接方式:法兰
阀体材质:铸铁,铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产X13T二通内螺纹铜芯旋塞阀也是国内旋塞阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

X13T二通内螺纹铜芯旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。作用:最适于作为切断和接通介质以及分流适用,有时也可用于节流。

适用介质:油品、水、蒸汽等

应用:旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

优点:(1)用于经常操作,启闭迅速、轻便。(2)流体阻力小。(3)结构简单,相对体积小,重量轻,便于维修。(4)密封性能好(5)不受安装方向的限制,介质的流向可任意。(6)无振动,噪声小。

其他技术参数备注:

1)旋塞阀价格由口径、材质、压力的不同而异,恕不公布价格!

2)连接形式:法兰、丝扣(内螺纹)

3)传动方式:手动,蜗轮

4)口径从DN15-DN150;压力从1.0MPA-32MPA;温度-40℃-450℃

5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;

X13T二通内螺纹铜芯旋塞阀主要性能规范

型号

公称压力
PNMpa

试验压力PSMpa

适用介质

工作温度(

壳体

密封

X13T-1.0

1.0

1.5

1.1

水、蒸汽、油品

≤100

 X13T二通内螺纹铜芯旋塞阀主要材料

零件名称

阀体

塞子

填料压盖

填料

X13T-1.0

铸铁

铸铜

铸铁

油浸石棉盘根
柔性石墨









 X13T二通内螺纹铜芯旋塞阀主要尺寸

公称通径
DNmm

管螺纹
G

尺寸(mm

L

□S

□S1

h2

H

15

1/2

85

30

12

26

99

20

3/4

90

36

16

34

124

25

1

110

46

18

38

133

32

11/4

130

55

18

45

152

40

11/2

150

60

26

55

212

50

2

170

75

28

74

260

65

21/2

220

90

32

82

295

80

3

250

105

36

125

327

100

4

300

140

46

135

425

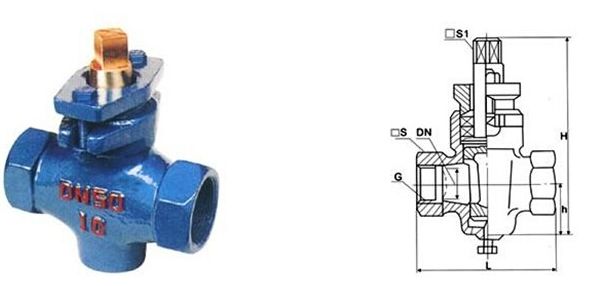

 X13T二通内螺纹铜芯旋塞阀图纸

二通保温旋塞阀BX43W结构图纸
