HQ44X,HQ45X微阻球形止回阀


HQ44X,HQ45X微阻球形止回阀
产品型号:HQ44X,HQ45X
产品口径:DN50-DN1000
产品压力:1.0~1.6MPa
连接方式:法兰
阀体材质:铸钢,铸铁
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产HQ44XHQ45X微阻球形止回阀也是国止回阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


一、产品概述:

HQ44X,HQ45X微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减少水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

球形止回阀,采用橡胶包球为阀瓣,在介质的作用下,可字啊阀体内地滑道上滚动,从而打开或关闭阀门。具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。

主要零件材质如下:

零件名称

材质

阀体、阀盖

铸铁、铸钢

球体

碳钢+丁腈橡胶

阀座

碳钢、不锈钢

二、主要技术参数

型号

公称压力(MPA

壳体试验压力(MPA

密封试验压力(MPA

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76

三、主要外形尺寸

HQ45X-10/16外型尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

Lmm)

550

650

698

781

914

978

978

1295

1448

1600

1760

1900

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPAGB4216.4-84PN1.6MPAGB4216.5-84标准

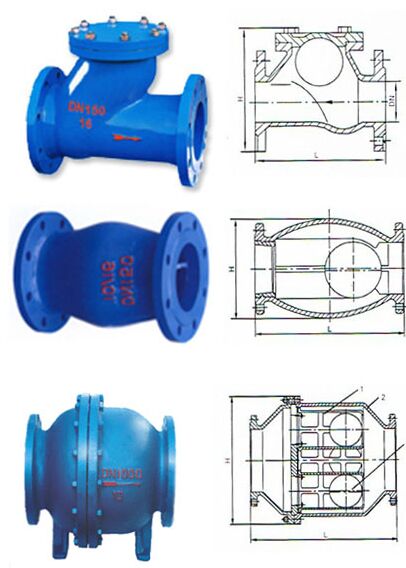

HQ44X,HQ45X微阻球形止回阀图纸:


HQ44X,HQ45X微阻球形止回阀图纸
