上海吉迈阀门制造有限公司主要生产≦HH46X微阻缓闭蝶式止回阀≧也是国内止回阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

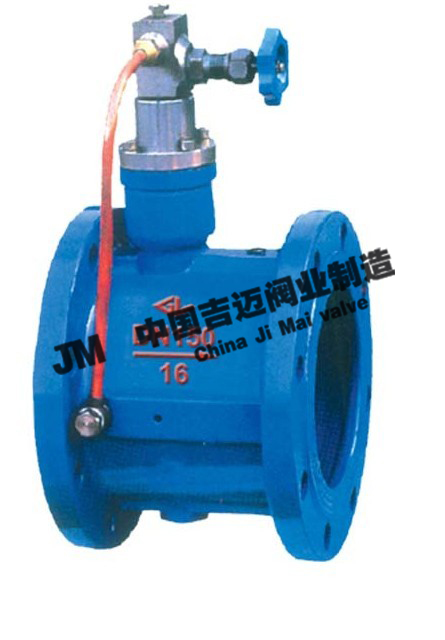

HH46X微阻缓闭蝶式止回阀产品概述:
HH46X微阻缓闭蝶式止回阀采用双瓣蝶式结构设计,独有的双液压缓闭机构保证缓闭的可靠性,橡胶软密封阀座保证优良的密封性能,可防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。
产品特点
1、双瓣蝶式结构设计
2、独有的双液压缓闭机构
3、可防止介质逆流和消除破坏性水锤
执行标准
设计规范:GB/T 12233
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验与检验:JB/T 9092,GB/T13927
压力-温度:GB/T 9131
产品标识:GB/T 12220
产品型号
材质
|
型号
|
HT200
|
HH46X-10,HH46X-16
|
WCB
|
HH46X-16C,HH46X-25
|
产品性能规范
HH46X微阻缓闭蝶式止回阀性能规范
公称压力(MPa)
|
1.0
|
1.6
|
2.5
|
密封试验压力(MPa)
|
1.1
|
1.76
|
2.75
|
壳体试验压力(MPa)
|
1.5
|
2.4
|
3.75
|
适用温度(℃)
|
WCB≤350,HT200≤200
|
材料
|
阀体
|
HT200,WCB
|
阀瓣
|
HT200,WCB
|
阀杆、油缸、活塞
|
304
|
弹簧
|
不锈钢
|
阀座
|
丁腈橡胶
|
主要外形连接尺寸
HH46X微阻缓闭蝶式止回阀连接尺寸(mm)
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
L
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
510
|
550
|
H
|
200
|
215
|
225
|
235
|
280
|
290
|
310
|
350
|
415
|
450
|
480
|
550
|
585
|
640
|
720
|
780
|
840
|
990
|
1050
|
H1
|
88
|
98
|
108
|
118
|
130
|
148
|
172
|
210
|
240
|
264
|
297
|
324
|
351
|
379
|
434
|
491
|
549
|
600
|
655
|

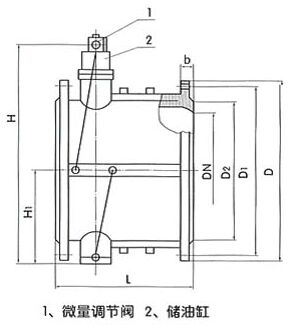

HH46X微阻缓闭蝶式止回阀图纸:
