产品型号：H41W
产品口径：DN25-DN150
产品压力：1.6mpa-2.5mpa
连接方式：法兰
阀体材质：黄铜
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦H41W-16T-25T铜法兰止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

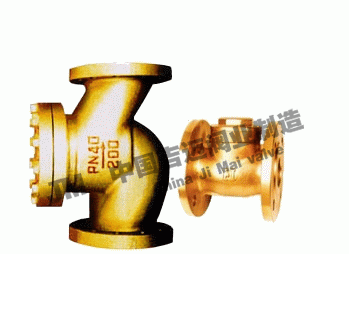

铜法兰止回阀产品概述：

技术规范：【铜升降式止回阀】H41W-16T

公称通径：DN40-DN200

公称压力：1.6Mpa-2.5MPa

工作介质：水、海水、非腐蚀性液体、饱和蒸汽

工作温度：-20℃≤t≤180℃

H41W-16T铜升降式止回阀主要性能规范：

型号	公称压力 PN(MPa)	试验压力PS(MPa)		工作温度℃	工作压力 PN(MPa)	适用介质
		壳体	密封
H41W-16T H41W-25T	1.6	2.4	1.76	≤100	1.6	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	2.5	3.8	2.8	≤100	2.5	硝酸等腐蚀性介质醋酸等腐蚀性介质氧化性腐蚀介质
				≤150
	4.0	6.0	4.0	≤100	4.0	硝酸等腐蚀性介质醋酸等腐蚀性介质

H41W-16T铜升降式止回阀主要性零件材料：

零件名称	阀体	阀盖	阀瓣	导配套	垫片
H41W-16T H41W-25T	铬镍钛不锈钢				聚四氟乙烯
	铬镍钼钛不锈钢
	纯钛	碳钢	钛合金	纯钛

H41W-16T铜升降式止回阀主要外形尺寸和连接尺寸：(mm)

型号	公称通径DH(mm)	尺寸mm
型号	公称通径DH(mm)	L	D	D1	D2	Z-Φd	b	H
H41W-16T	15	130	95	65	45	4 ?Φ14	14	77
	20	150	105	75	55	4 ?Φ14	14	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	16	85
	40	200	145	110	85	4 ?Φ18	16	95
	50	230	160	125	100	4 ?Φ18	16	105
	65	290	180	145	120	4 ?Φ18	18	120
	80	310	195	160	135	8 ?Φ18	20	130
	100	350	215	180	155	8 ?Φ18	20	140
	125	400	245	210	185	8 ?Φ18	22	155
	150	480	280	240	210	8 ?Φ23	24	180
	200	600	335	295	265	12 ?Φ23	26	215
H41W-25T	15	130	95	65	45	4 ?Φ14	16	77
	20	150	105	75	55	4 ?Φ14	16	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	18	85
	40	200	145	110	85	4 ?Φ18	18	95
	50	230	160	125	100	4 ?Φ18	20	105
	65	290	180	145	120	8 ?Φ18	22	120
	80	310	195	160	135	8 ?Φ18	22	130
	100	350	230	190	160	8 ?Φ23	24	140
	125	400	270	220	188	8 ?Φ25	28	155
	150	480	300	250	218	8 ?Φ25	30	180
	200	600	360	310	278	12 ?Φ30	34	215
