上海吉迈阀门制造有限公司主要生产≦H41H碳钢升降式止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

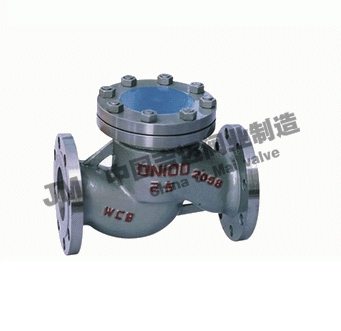

一、H41H型碳钢直通升降式止回阀产品概述：

H41H型止回阀( One-way valve)：是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。该产品严格按GB12235标准设计制造，阀瓣沿着中心定位作升降运动，衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。

二、H41H止回阀用途：

直通升降止回阀的阀体结构采用截止阀的阀体，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

三、直通升降止回阀执行标准与检验：

H41H执行标准：
设计制造：GB12235
结构长度：GB12221
连接法兰：JB/T79-1994
试验与检验：JB/T9092-1999如下表：

试验压力(MPa)	2.5	4.0	6.4	10.0	MPa
壳体强度试验	3.75	6.0	9.6	15.0	MPa
高压密封试验压力	2.75	4.4	7.04	11.0	MPa
低压气密封验压力	0.5-0.7
适用介质	C水、油品、气		P醋酸类	R硝酸类	N液化气
适用温度	≤425℃		≤180℃		-40-+80℃

本厂H41H阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
本阀门适用于工作温度≤350℃的水、蒸汽、石油产品等介质管路上,作单向启闭用。

四、H41H直通止回阀主要零件材料：

名称	材料
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
阀瓣	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
垫片	PTFE				石墨
螺栓	不锈钢				35CrMoA
螺母	不锈钢				45、35CrMoA

五、主要连接尺寸主要外形尺寸和连接尺寸单位：毫米。

H41H-16C升降式止回阀尺寸：

型号	公称通径	L	D	D1	D2	b	Z-φd	D6	H
1.6	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	16	4-φ18	-	85
	40	200	145	110	85	16	4-φ18	-	95
	50	230	160	125	100	16	4-φ18	-	105
	65	290	180	145	125	18	4-φ18	-	120
	80	310	195	160	135	20	8-φ18	-	130
	100	350	215	180	155	20	8-φ18	-	140
	125	400	245	210	185	22	8-φ18	-	155
	150	480	280	240	210	24	8-φ23	-	180
	200	600	335	295	265	26	12-φ23	-	215
	250	730	405	355	320	32	12-φ25	-	260
	300	850	460	410	375	34	12-φ25	-	315

H41H-25C直通升降止回阀外形及尺寸：

2.5	20	150	105	75	55	16	4-φ14	-	80
	25	160	115	85	65	16	4-φ14	-	80
	32	180	135	100	78	18	4-φ18	-	120
	40	200	145	110	85	18	4-φ18	-	140
	50	230	160	125	100	20	4-φ18	-	145
	65	290	180	145	120	22	8-φ18	-	160
	80	310	195	160	135	22	8-φ18	-	170
	100	350	230	190	160	24	8-φ23	-	195
	125	400	270	220	188	28	8-φ25	-	222
	150	480	300	250	218	30	8-φ25	-	255
	200	600	360	310	278	34	12-φ25	-	312
	250	730	425	370	332	36	12-φ30	-	3弱
	300	850	485	430	390	40	16-φ30	-	410

H41H-40C压力：4.0MPa直通式止回阀：

4.0	15	130	95	65	45	16	4-φ14	40	80
	20	150	105	75	55	16	4-φ14	51	100
	25	160	115	85	65	16	4-φ14	58	110
	32	180	135	100	78	18	4-φ18	66	120
	40	200	145	110	85	18	4-φ18	76	140
	50	230	160	125	100	20	4-φ18	88	145
	65	290	180	145	120	22	8-φ18	110	160
	80	310	195	160	135	22	8-φ18	121	170
	100	350	230	190	160	24	8-φ23	150	195
	125	400	270	220	188	28	8-φ25	176	225
	150	480	300	250	218	30	8-φ25	204	255
	200	600	375	320	282	38	12-φ30	260	318
	250	730	445	385	345	42	12-φ34	313	360
	300	850	510	450	408	46	12-φ34	364	415

H41H-64C碳钢止回阀

6.4	15	170	105	75	55	20	4-φ14	40	75
	20	190	125	90	68	22	4-φ18	51	110
	25	210	135	100	78	24	4-φ18	58	125
	32	230	150	110	82	24	4-φ23	66	152
	40	260	165	125	95	24	4-φ23	76	168
	50	300	175	135	105	26	4-φ23	88	170
	65	340	200	160	130	28	8-φ23	110	188
	80	380	210	170	140	30	8-φ23	121	205
	100	430	250	200	168	32	8-φ25	150	230
	125	500	295	240	202	36	8-φ30	176	230
	150	550	340	280	240	38	8-φ34	204	260
	200	650	405	345	300	44	12-φ34	260	330

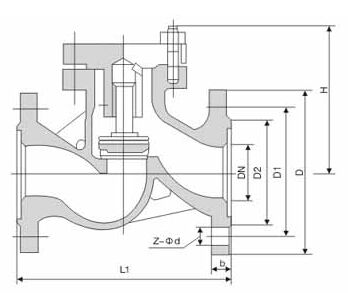

碳钢直通升降式止回阀H41H图纸：

碳钢直通升降式止回阀H41H图纸
