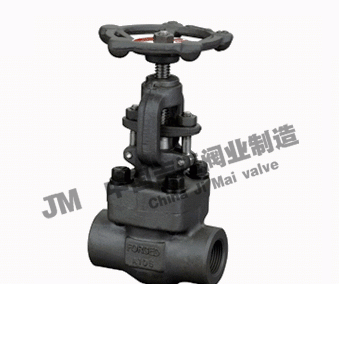

锻钢承插焊截止阀


锻钢承插焊截止阀
产品型号:J61Y
产品口径:DN15-DN50
产品压力:900~1500 Lb
连接方式:承插焊
阀体材质:锻钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产锻钢承插焊截止阀也是国内截止阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

一、J61Y锻钢承插焊截止阀产品概述

锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封
二、J61Y锻钢承插焊截止阀结构特点:
1.截止阀的设计与制造符合API602ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖,螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座
7.承插端符合ASME B16.11
8.螺纹连接端(NPT)符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型

三、J61Y锻钢承插焊截止阀产品材料:

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276420

A276304

A276304(L)

A276F316(L)

3

阀杆

A182F6

A182F304

A182F304(L)

A182F316(L)

4

垫片

316夹柔性石墨

316PTFE

5

阀盖

A105

A276304

A276304(L)

A276F316(L)

6

螺栓

A193B7

A193B16

A193B8

A193B8M

7

销钉

A276420

A276 304

8

填料压套

A276410

A182F304(L)

A182F316(L)

9

活节螺栓

A193B7

A193B16

A193B8

A193B8M

10

填料压板

A216WCB

A351CF8

11

螺母

A1942H

A1944

A1948

A1948M

12

阀杆螺母

A276420

13

锁紧螺母

A1942H

A1944

A1948

A1948M

14

铭牌

SS

15

手轮

A197

16

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃425℃

—29℃550℃

—29℃200℃

 备注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢

四、J61Y锻钢承插焊截止阀连接尺寸:

NPS

缩径

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"



全径



3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

L

92

111

111

120

152

172

200

220

H()

171

207

207

240

258

330

355

370

W

100

125

125

160

160

180

200

240

重量

螺栓式

2.2

3.7

3.6

6.8

7.6

11.6

15.0

21.9

焊接式

2.0

3.4

3.3

6.0

5.6

10.3

14.2

18.0

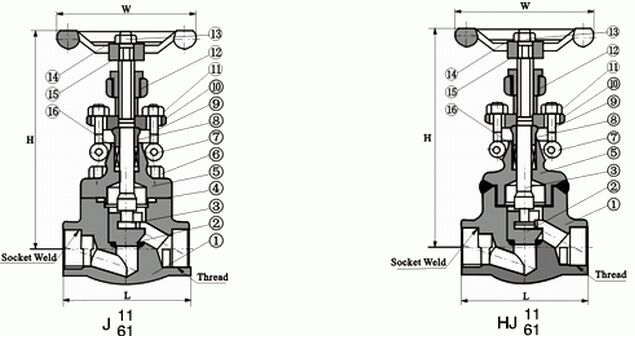

锻钢承插焊截止阀结构图纸

锻钢承插焊截止阀结构图纸
