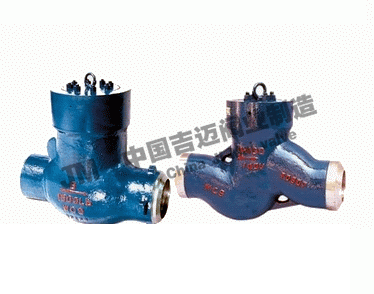

产品型号：H61Y,H41Y
产品口径：DN25-DN600
产品压力：Class1500～2500Lb
连接方式：法兰，焊接
阀体材质：碳钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦高温高压止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：
●产品设计制造按ASME B16.34、E101 和JB/T3595-93标准的规定
●阀体、阀盖均为模锻件。阀瓣整体淬火，并能在阀体内上下移动，介质倒流时，借介质压力自动将阀瓣关闭。
●阀座采用焊接结构,阀瓣、阀座密封面采用堆焊钴基硬质合金(STL),具有耐磨、耐高温,抗擦伤性能好,使用寿命.
●止回阀应垂直安装在水平管道上介质流向从, 下往上流(正流).
●中部采用自紧式密封结构，压力越高，密封性能越好.
设计与制造标准：
●设计与制造： ASME B16.34、JB／T3595、E101
●压力温度： ANSI B1 6.34、JB／T74 、JB／T3595、E101
●结构长度： ANSI B16.10、E101、GB／T15188．1、JB/T2766
●对焊连接尺寸： ASME B16.25、GB／T12224、E101
●检验与试验：ISO5208、GB/T13927、JB／T3595
电站止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
电站止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
电站止回阀的安装应注意以下事顶：
　　 1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
　　 2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
　　 3、升降式垂直瓣止回阀应安装在垂直管道上。
　　 4、升降式水平瓣止回阀应安装在水平管道上。

序号 NO.	零件名称 Part Name	碳钢系列 Carbon Steel	合金钢系列 Alloy steel	不锈钢系列 Stainless Steel
序号 NO.	零件名称 Part Name	ASTM
1	阀体/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	阀座/ Seat Ring	A105	A182/304	A182/304	A182/316L
3	阀瓣/Disc	A105	A182/F304	A182/F304	A182/F316L
4	摇杆/Hinge	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
5	自密封川/Pressure Seat	304+夹柔性石墨/软钢		316+夹柔性石墨（或软316）	316L+夹柔性石墨（或软316L）
6	销轴/Hinge Pin	A182F6	A182/F304	A182/F304	A182/F316L
7	阀盖(芯)/Bonnet	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
8	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
9	六角螺母/ Nut	A194/2H	A194/7	A194/8	A194/8
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	水、蒸汽、油品、硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～450℃

型号	零件名称
型号	阀体	阀瓣	弹簧	阀杆	填料	压板	阀盖	锁紧螺母
H61H－250 H61H－320	A216/WCB	A105	弹簧钢	A182/F6a	304+夹柔性石墨	A216/WCB	A216/WCB	A194/2H
H61Y-P54100V H61Y-P57170V	A217/WC9	A182/F22	弹簧钢	A182/304	304+夹柔性石墨	A217/WC9	A217/WC9	A194/7

公称通径	尺寸(mm)						配管 (mm) 外径×壁厚	重量 (Kg)
DN (mm)	L	D	D1	D2	d	H	配管 (mm) 外径×壁厚	重量 (Kg)
10	125	30	10	13	10	156	16×3	3
15	155	42	14	18	14	170	22×4	8．5
20	155	42	19	23	14	180	28×4	9
25	180	53	19	23	19	200	28×4	10
32	180	53	26	30	26	210	38×6	14
40	215	75	38	43	33	250	60×10	25
50	320	85	48	53	37	300	76×12	28

公称通径	尺寸(mm)						配管 (mm) 外径×壁厚	重量 (Kg)
DN (mm)	L	D	D1	D2	d	H	配管 (mm) 外径×壁厚	重量 (Kg)
65	430	110	67	330	89×11	39	430	110
80	470	130	84	340	108×14	75	470	130
100	560	165	101	370	133×16	148	560	165
125	650	185	124	390	168×22	180	650	185
150	730	220	164	400	195×15	340	730	220
175	900	240	187	428	219×16	400	900	240
200	950	260	200	518	/	603	950	260
