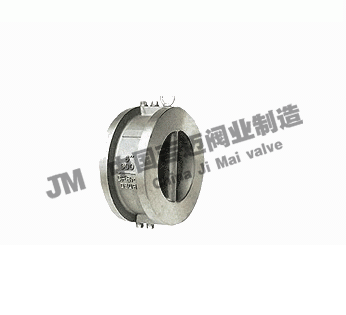

产品型号：H76X，H76H，H76W
产品口径：DN50-DN600
产品压力：1.0mpa-6.4mpa
连接方式：对夹
阀体材质：铸铁，铸钢，不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦H76H、H76Y、H76W、H76X、H76F对夹蝶形止回阀≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

产品特点

1、体积小，重量轻，结构紧凑、维修方便

2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭

3、因速闭作用，可防止介质倒流

4、阀体结构长度尺寸小，刚性好

5、安全方便，可用于水平垂直两个方向安装

执行标准

1、法兰连接尺寸：GB/T1724.1-98

2、结构长度：GB/T12221-1989，ISO5752-82

【性能参数】

型号	工作压力（MPa）	适用温度（℃）	适用介质	阀体材料
H76H-10C～40	1.0～4.0	－29～425	水、蒸汽、油品	碳钢
H76W-10P～25	1.0～2.5	≤150	硝酸类	不锈钢
H76Y-40P	4.0	≤150	硝酸类	不锈钢

HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸

公称通径DN (mm)	尺寸 (mm)
公称通径DN (mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000

公称通径DN (mm)	尺寸 (mm)
公称通径DN (mm)	L	H	B1	B2
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175

H76H、H76Y、H76W、H76X、H76F对夹蝶形止回阀结构图纸：

H76H、H76Y、H76W、H76X、H76F对夹蝶形止回阀结构图纸
