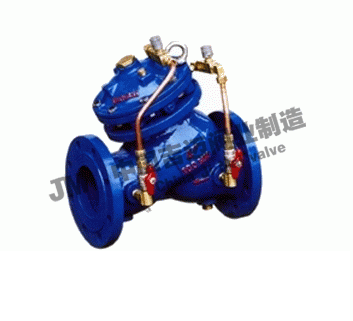

JD745X-64C多功能水泵控制阀


JD745X-64C多功能水泵控制阀
产品型号:JD745X
产品口径:DN40-DN1600
产品压力:1.0mpa-6.4mpa
连接方式:法兰
阀体材质:铸铁,铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦JD745X-64C多功能水泵控制阀≧也是国内水利控制阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系.

一、JD745X-64C多功能水泵控制阀产品概述

本产品由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。
本产品的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。

二、JD745X-64C多功能水泵控制阀工作原理

当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

三、JD745X多功能水泵控制阀工作特点

1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

四、JD745X-64C多功能水泵控制阀功能与用途

本阀门安装在水泵出口端,顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。

五、JD745X-64C多功能水泵控制阀主要技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

最低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

3-60 (可调)

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

五、JD745X-64C多功能水泵控制阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金/2Cr13

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套活塞(活塞型)

2Cr13

膜片(膜片型)

夹织物丁腈橡胶

调节阀球阀

铜合金

过滤器

不锈钢

六、JD745X-64C多功能水泵控制阀连接尺寸

DN

L

H

D mm

D1 mm

b mm

D2 mm

n-Φd

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

40

240

270

150

150

150

110

110

110

18

18

18

88

88

84

4-17.5

4-17.5

4-18

50

240

270

165

165

165

125

125

125

20

20

20

102

102

99

4-17.5

4-17.5

4-18

65

270

340

185

185

185

145

145

145

20

20

22

122

122

118

4-17.5

4-17.5

8-18

80

300

400

200

200

200

160

160

160

22

22

24

133

133

132

8-17.5

8-17.5

8-18

100

350

440

220

220

235

180

180

190

24

24

24

158

158

156

8-17.5

8-17.5

8-22

125

400

460

250

250

270

210

210

220

26

26

26

184

184

184

8-17.5

8-17.5

8-26

150

480

500

285

285

300

240

240

250

26

26

28

212

212

211

8-22

8-22

8-26

200

500

640

340

340

360

295

295

310

28

30

30

268

268

274

8-22

12-22

12-26

250

605

690

395

405

425

350

355

370

28

32

32

320

320

330

12-22

12-26

12-30

300

700

820

445

460

485

400

410

430

28

32

34

370

370

389

12-22

12-26

16-30

350

800

950

505

520

555

460

470

490

30

36

38

430

430

448

16-22

16-26

16-33

400

900

1400

565

580

620

515

525

550

32

38

40

482

482

503

16-26

16-30

16-36

450

1000

1580

615

640

670

565

585

600

32

40

42

532

550

548

20-26

20-30

20-36

500

1100

1600

670

715

730

620

650

660

34

42

44

585

585

609

20-26

20-33

20-36

600

1300

1815

780

840

845

725

770

770

36

48

46

685

685

720

20-30

20-36

20-39

700

1400

2040

895

910

960

840

840

845

40

54

50

800

800

820

24-30

24-36

24-42

800

1500

2350

1015

1025

1085

950

950

990

44

58

54

905

905

925

24-33

24-39

24-48

900

1700

2606

1115

1125

1185

1050

1050

1090

46

62

58

1005

1005

1028

28-33

28-39

28-48

1000

1900

2765

1230

1255

1320

1160

1170

1210

50

66

62

1110

1110

1140

28-36

28-42

28-56

1200

2050

2950

1455

1485

1530

1380

1390

1420

56

52

70

1330

1328

1350

32-39

32-48

32-55

1400

2200

3180

1675

1685

1755

1590

1590

1640

62

58

76

1530

1530

1560

36-42

36-48

36-60

1600

2400

3400

1915

1930

1955

1820

1820

1860

68

64

84

1750

1750

1780

40-48

40-55

40-60

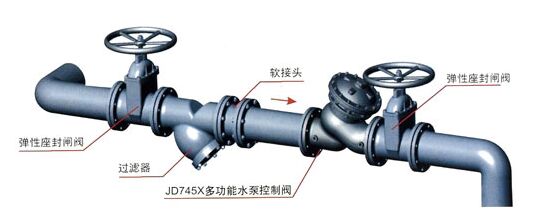

JD745X-64C多功能水泵控制阀安装示意图

 JD745X-64C多功能水泵控制阀安装示意图
