DF(ZCS)液用电磁阀


DF(ZCS)液用电磁阀
产品型号:DF(ZCS)
产品口径:DN10-DN150
产品压力:0-1.0mpa
连接方式:法兰,螺纹
阀体材质:黄铜,铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产DF(ZCS)液用电磁阀也是国内电磁阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
一、DF(ZCS)液用电磁阀产品概述

 DF(ZCS)液用电磁阀是用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。

二、DF(ZCS)液用电磁阀外形尺寸

1

最高工作压力

0.8MPa

2

工作压差

0.03MPa~0.8MPa(其中φ3、φ5为直动式0~0.6MPa)

3

环境温度

-10~+50℃

4

介质温度

0~75℃

5

电压

AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V

6

绝缘等级

B级

7

功率

φ5~φ20 12W φ25~φ100 15W

φ125~φ150 30W

8

线圈温升

≤80℃

9

电源允许波动

-15%~+10%

10

工作介质

液体 气体 油 〈20CST

11

安装方式

介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30°

12

响应时间

φ3~φ50≤1秒关≤2秒φ65~φ150≤3秒关≤5秒

三、DF(ZCS)液用电磁阀结构规格参数:丝扣连接

型号

连接方式

材质

DF-15

90

105

G1/2"内螺纹

铜阀体

DF-20

100

115

G3/4"内螺纹

DF-25

120

135

G1"内螺纹

DF-32

135

145

G11/4"内螺纹

DF-40

145

160

G11/2"内螺纹

DF-50

180

180

G2"内螺纹

DF(ZCS)液用电磁阀结构规格参数:法兰连接

型号

A

B

C

φD

φE

φF

φG

H

N

材质

DF-40F

155

15

2

150

88

18

110

205

4

铸铁

DF-50F

200

16

2

160

88

18

125

220

4

DF-65F

250

20

3

185

118

18

145

260

4

DF-80F

270

18

2

200

132

18

160

275

4

DF-100F

350

20

2

220

160

18

180

310

8

DF-125F

400

25

3

250

184

18

210

380

8

DF-150F

450

24

3

285

212

22

240

405

8

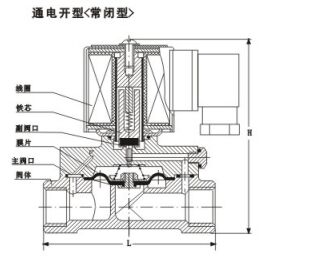

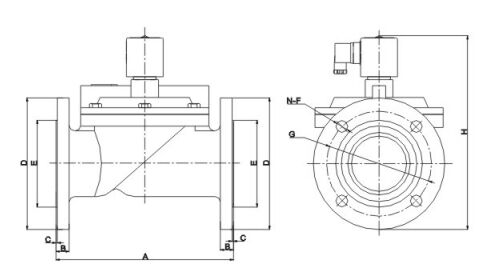

DF(ZCS)液用电磁阀结构图纸

DF(ZCS)液用电磁阀结构图纸

DF(ZCS)液用电磁阀结构图纸
