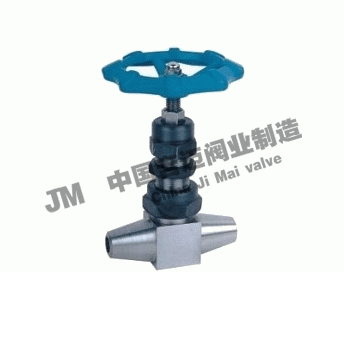

J61Y焊接式针型阀


J61Y焊接式针型阀
产品型号:J61Y
产品口径:DN6-DN25
产品压力:1.6mpa~32.0mpa
连接方式:焊接
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产J61Y焊接式针型阀也是国内针型阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

J61Y焊接式针型阀产品概述:
 【焊接式针型阀用途】

焊接式针型阀可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。

【焊接式针型阀特点】

焊接式针型阀阀体材料选用优质碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。

【焊接式针型阀技术规范】

工作压力:≤10000PSI;

使用温度:-29℃+570℃;

规格尺寸:6~¢25;

连接形式:对焊、承插焊;

结构特征:锥面活动阀瓣,带散热式;

阀体材质:碳钢、不锈钢、铬钼钢等;

适用介质:水、油、气等腐蚀性与非腐蚀性介质;

制造标准: GB/T12224-2005JB/T7747-1995;

阀门检测及试验标准:JB/T9092-1999;

【焊接式针型阀零部件材料】

零件名称
Part name

阀杆、阀盖、螺栓
PoleBonnetBolt

阀杆、阀瓣、密封垫
StemDiscGasket

填料
Packing

垫片Gasket

手轮Handwheel

JJY1-320-DN5

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless steel

聚四氟乙稀,柔性石墨
PTFESoft graphite

橡胶石棉板Latex asbestos

优质碳钢High grade carbon steel

【焊接式针型阀性能规范】

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封()Seal

密封()Seal

J61Y-17V

17.0

25.5

18.7

0.6

17.0

V≤570OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas WaterAsSteamOiletc.

FJ61Y-160P

16.0

24.0

17.6

0.6

16.0

P≤540OC

T61-320

32.0

48.0

35.0

0.6

32.0

C≤425 OC



型号
Type

尺寸 Dimension

重量(kg)Weight

Do

L

H

H1

d

6

80

100

100

110

6

1.20

10

80

120

100

110

8

1.50

15

100

130

120

130

12

1.70

20

120

145

150

165

15

2.60

25

140

170

165

190

18

4.2

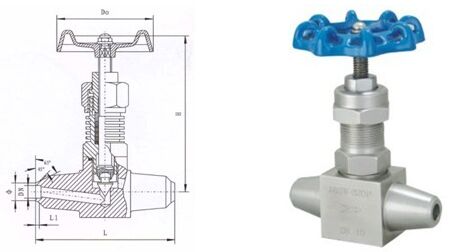

 J61Y焊接式针型阀结构图纸

 J61Y焊接式针型阀结构图纸
