上海吉迈阀门制造有限公司主要生产≦J29H压力表针型阀≧也是国内针型阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：
J29H压力表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
J29H,压力表针型阀应用规范
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：JB/T 13927-1992
5、材料：碳钢按 GB/T 12228-1989 的规定 不锈钢按 GB/T 1220-1989 的规定
J29H/W压力表针型阀主要零部件材料
|
零件名称
|
阀体
|
阀杆
|
阀底座
|
填料
|
填料阀盖
|
手轮
|
|
J29H/W-320
|
碳钢
|
铬不锈钢
|
聚四氟乙稀、柔性石墨
|
碳钢
|
优质碳钢
|
|
J29H/W-320P
|
铬镍不锈钢
|
铬不锈钢
|
铬镍不锈钢
|
不锈钢
|
J29H,压力表针型阀主要性能规范
|
型号
|
公称压力(MPa)
|
试验压力(MPa)
|
工作压力
(MPa)
|
工作温度
(℃)
|
适用介质
|
|
壳体 (MPa)
|
密封
(液)
|
密封 (气)
|
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
J29H,压力表针型阀主要外型及连接尺寸
|
型号
|
公称直径(mm)
|
尺寸
|
重量(Kg)
|
|
L1
|
D1
|
D2
|
L2
|
H
|
H1
|
M1
|
M2
|
|
J29H/W-320
|
3
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|
|
J29H/W-320
|
6
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|

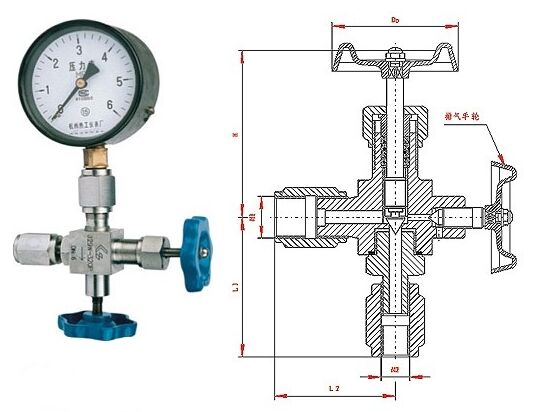

J29H压力表针型阀图纸：
