产品型号：J23W
产品口径：DN6-DN25
产品压力：1.6mpa~32.0mpa
连接方式：螺纹
阀体材质：不锈钢304.316
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦J23W外螺纹针型阀≧也是国内针型阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

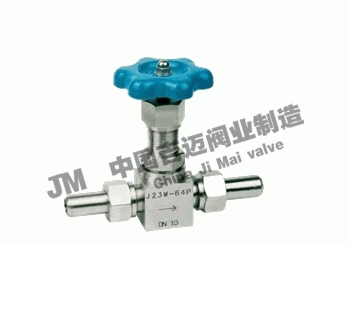

J23W外螺纹针型阀产品概述
外螺纹针型阀产品型号：J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢压力：PN2.5-PN4.0 适用介质：液化石油气、酸、水、蒸汽、油品等.

J23W外螺纹针型阀主要零件材料

零件名称 Part name	阀杆，阀盖 Stem，Bonnet	阀杆，阀瓣 Stem，disc	填料 Packing
J21 /3W-16P	铬镍不锈钢 Cr. Ni Stainless steel	铬镍不锈钢 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J21 /3W-160、J2W1 3-40	优质碳钢 High grade carbon steel	铬不锈钢 Cr. Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite

J23W外螺纹针型阀主要性能规范

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
型号 Type	公称压力PN Mpa	壳体 Shell	密封(液)Seal	密封(气)Seal	工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J23W-40P	4.0	6.0	4.4	0.6	4.0	P≤540OC
J23W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J23W-320P	32.0	48.0	35.2	0.6	32.0
J23W-420P	42.0	63.0	46.2	0.6	42.0

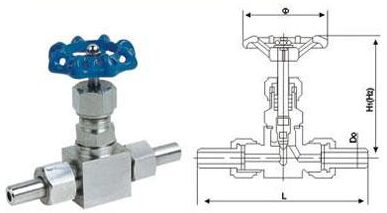

J23W外螺纹针型阀主要外形及连接尺寸

J23W外螺纹针型阀结构图纸;

J23W外螺纹针型阀结构图纸
