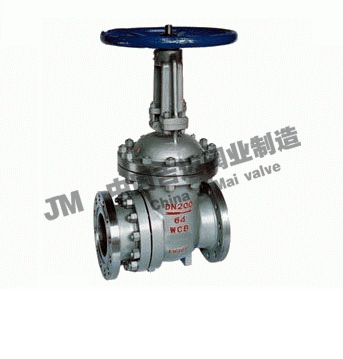

排渣闸阀PZ41H


排渣闸阀PZ41H
产品型号:PZ41H
产品口径:DN50-DN250
产品压力:PN1.6~6.4MPa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦排渣闸阀PZ41H≧也是国内闸阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

PZ41H排渣闸阀适用于工作压力1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。

【介绍】:
     PZ41H排渣闸阀中大口径设置滚动轴承,启闭轻松。阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。密封副材料为耐磨陶瓷或耐磨合金,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。启闭件采用半密封副强制密封,性能优良。

【工作原理】:
    PZ41H排渣闸阀排渣闸阀过流部件材质跟普通闸阀不一样,耐磨性要好。另外结构上也不一样,不能存渣,一般在出口底部设有排渣沟,利于排渣。采用明杆楔式刚性单闸板,阀座密封面材料为硬质合金(碳钢+钴铬钨),适用于电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线,起到截止和通流的作用。

【产品特点】:
1、不锈钢闸板可防止腐蚀引起的密封泄漏。
2、整体的不锈钢材质,可防止腐蚀的破坏。
3、三角形的支架节省原料,保证需要的力学性强。
4、不锈钢阀杆经久耐用,双头螺使益的启闭更为迅速。
5、科学的上密封填料设计,使上密封安全有效,经久耐用。
6、阀体上的导向块使闸板正确运动.挤压块保证闸板有效密封。
7、短结构长度,可节省原料,安装空间,也有效支持管道强度。
8、可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。

【产品其他参数】:

主要零件的材料说明:
阀 体 WCB
阀 盖 WCB
支 架 WCB
闸 板 WCB+耐磨合金 WCB+陶瓷
阀 杆 2Cr13
阀 座 WCB+耐磨合金 WCB+陶瓷
密封环 增强柔性石墨
填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3
设计与制造标准:
●设计与制造:GB12234 GB2595
●法兰尺寸:GB9113 JB/T79
●压力温度:JB/T74 GB9131
●结构长度:GB/T12221
●对焊连接尺寸:---
●检验与试验:JB/T9092 GB13927
安装尺寸及重量:
GB 1.6Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
Wt 60 78 96 158 222 289 365 558 850 1164 1482
- - - - - - - 750 1000 1200 1800
GB 2.5Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
Wt 99 118 147 204 273 373 478 680 1008 1344 1827
- - - - - - - 900 1200 1800 2500
GB 4.0Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750
Wt 98 126 156 228 298 372 450 530 610 690 772
- - - - - - - 1200 1800 2500 2500
GB 6.4Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750
Wt 142 168 210 270 367 450 532 548 615 695 778
- - - - - - - 1800 2500 5000 5000
