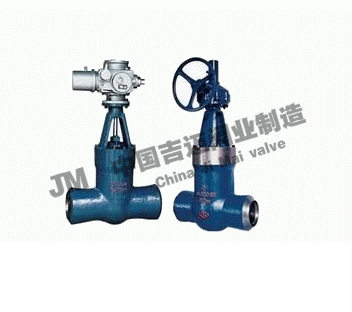

高温高压电站闸阀

上海吉迈阀门制造有限公司主要生产≦高温高压电站闸阀≧也是国内闸阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

高温高压电站闸阀产品概述：
高温高压电站闸阀使用温度450-570℃，压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo，12CrMorV，ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

应用规范：
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG　ANSI　B16。25
4、检查和试验：E101

主要零件材料及使用范围：

产品型号	Z60Y-200/250/320	Z60Y-P 55100/140/ 170V
阀 体	20/WCB	12Cr1MoV/WC6/WC9
阀 盖	20/WCB	12Cr1MoV/WC6/WC9
阀 杆	38CrMoAlA	38CrMoAlA /25Cr2MoV
闸 板	20/WCB	12Cr1MoV/WC6/WC9
螺 栓	35CrMoA	25Cr2MoV
适 用 介 质	水，汽，油品等	水，汽，油品等
最高工作温度	450/ 425 ℃	552/ 570 ℃

主要连接尺寸，外形尺寸及重量：

公称通径	连 接 尺 寸					外 形 尺 寸			重 量 （ Kg ）
	D	D1	D2	α	配管尺寸 *	L	W	H
型 号	Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V
50 模锻	80		60	32.5	76x8	260	400	586
80 模锻	168	108	80	32	108x14	457	450	549
100 模锻	170	133	101	32	133x16	457	450	550
100 自由锻	170	133	101	32	133X16	457	450	745
125 自由锻	195	168	128	32	168x22	457	450	745
150	225	198	154	32	194x15	700	600	821
175	240	220	183	32	219x16	750	700	890
225A	300	278	233	32	273X20	900	700	990
225D 自由锻	300	278	217	32	273X28	750	700	990
250	345	331	275	12	325X25	914		1515

* 实际配管尺寸可依合同要求加工 ;DN150 以上可选配齿轮驱动机构

公称通径	连 接 尺 寸					外 形 尺 寸			重 量 （ Kg ）
	D	D1	D2	α	配管尺寸 *	L	W	H
型 号	Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V
50 模锻	80		56	32.5	76x10	260	400	586
80 模锻	168	108	80	32	108x14	457	450	549

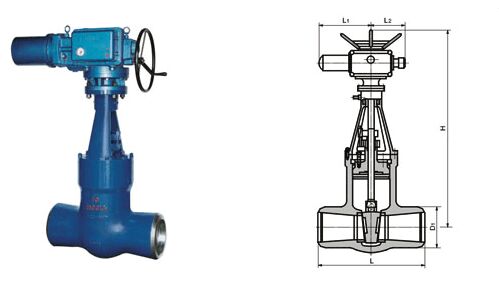

高温高压电站闸阀结构图纸：
