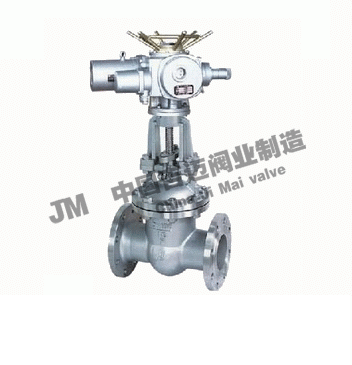

电动闸阀Z940H、Z941H


电动闸阀Z940H、Z941H
产品型号:Z940H、Z941H
产品口径:DN15-DN250
产品压力:1.6mpa-10.0mpa
连接方式:法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦Z940、Z941电动闸阀≧也是国内闸阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
二、结构与特点:
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
四、性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气

低压密封空气(Mpa)

Z4IH-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸类

ACETICACID

醋酸类

NITRICACID

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

五、主要零件材质

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304
Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

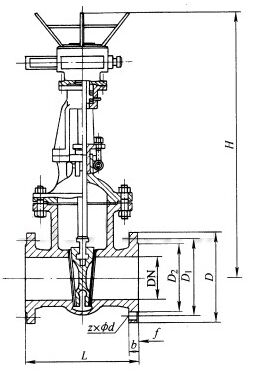

电装型号规格主要尺寸:


1.6MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

H

DO

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

16C
16P
16R
16I

40

200

145

110

85

16

4-Φ18

DZW10

590

595

365

50

250

160

125

100

16

4-Φ18

DZW10

590

653

365

65

265

180

145

120

18

4-Φ18

DZW10

590

665

365

80

280

195

160

135

20

8-Φ18

DZW15

590

725

365

100

300

215

180

155

20

8-Φ18

DZW20

590

787

365

125

325

245

210

185

22

8-Φ18

DZW20

590

934

365

150

350

280

240

210

24

8-Φ23

DZW20

590

955

365

200

400

335

295

265

26

12-Φ23

DZW30

590

1105

365

250

450

405

335

320

30

12-Φ25

DZW30

810

1343

470

300

500

460

410

375

30

12-Φ25

DZW45

810

1516

470

350

550

520

470

435

34

16-Φ25

DZW90

810

1678

470

400

600

580

525

485

36

16-Φ30

DZW120

830

1849

550

450

650

640

585

545

40

20-Φ30

DZW120

830

1937

550

500

700

705

650

608

44

20-Φ34

DZW180

830

2234

550

600

800

840

770

718

48

20-Φ41

DZW250

870

2432

320

700

900

910

840

788

50

24-Φ41

DZW250

870

2489

320

800

1000

1020

950

898

52

24-Φ41

DZW350

1170

2643

570

900

1100

1120

1050

998

54

28-Φ41

DZW500

1170

2935

570

1000

1200

1255

1170

1100

56

28-Φ18

DZW500

1170

3410

570

电装型号规格主要尺寸 PN2.5MPa:

2.5MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

h

D0

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

25
25P
25R
25I

40

200

145

110

85

15

4-Φ18

DZW10

590

595

365

50

250

160

125

100

20

4-Φ18

DZW10

590

653

365

65

265

180

145

120

22

8-Φ18

DZW10

590

665

365

80

280

195

160

135

22

8-Φ18

DZW15

590

725

365

100

300

230

190

160

24

8-Φ23

DZW20

590

787

365

125

325

270

220

188

28

8-Φ25

DZW20

590

902

365

150

350

300

250

218

30

8-Φ25

DZW20

590

955

365

200

400

360

310

278

34

12-Φ25

DZW30

810

1105

470

250

450

425

370

332

36

12-Φ30

DZW30

810

1343

470

300

500

485

430

390

40

16-Φ30

DZW60

810

1516

470

350

550

550

490

448

44

16-Φ34

DZW90

830

1678

550

400

600

610

550

505

48

16-Φ34

DZW120

830

1849

550

450

650

660

600

555

50

20-Φ34

DZW120

830

1937

550

500

700

730

660

640

52

20-Φ41

DZW180

870

2234

320

600

800

840

770

718

56

20-Φ41

DZW250

870

2432

320

700

900

955

875

815

60

24-Φ48

DZW500

870

2489

320

800

1000

1070

990

930

64

24-Φ48

DZW500

1170

2643

570

900

1100

1180

1090

1025

66

28-Φ54

DZW800

1170

2935

570

1000

1200

1305

1210

1140

68

28-Φ58

DZW800

1170

3410

570

电装型号规格主要尺寸PN4.0 MPa-6.4MPa:

4.0MPa

DN

L

D

D1

D2

D6

b

n-Φd

电装型号

L1

H

D0

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

40
40P
40R
40I

40

200

145

110

85

76

18

4-Φ18

DZW10

590

630

365

50

250

160

125

100

88

20

4-Φ18

DZW10

590

691

365

65

280

180

145

120

110

22

8-Φ18

DZW10

590

711

365

80

310

195

160

135

121

22

8-Φ18

DZW15

590

775

365

100

350

230

190

160

150

24

8-Φ23

DZW20

590

871

365,

125

400

270

220

188

176

28

8-Φ25

DZW20

590

948

365

150

450

300

250

218

204

30

8-Φ25

DZW30

810

1028

470

200

550

375

320

282

260

38

12-Φ30

DZW30

810

1325

470

250

650

445

385

345

313

42

12-Φ34

DZW45

810

1401

470

300

750

510

450

408

364

46

16-Φ34

DZW60

830

1653

550

350

850

570

510

465

422

52

16-Φ34

DZW90

830

1791

550

400

950

655

585

535

474

58

16-Φ41

DZW120

870

2092

320

500

1150

755

670

612

576

62

20-Φ48

DZW250

870

2465

320

600

1350

890

795

730

678

62

20-Φ54

DZW350

1170

-

570

700

1450

995

900

835

768

68

24-Φ54

DZW500

1170

-

570

800

1650

1135

1030

960

876

76

24-Φ58

DZW800

1060

-

500

6.4MPa

40

240

165

125

95

76

24

4-Φ23

DZW10

590

665

365

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

64
64P
64R
64I

50

250

175

135

105

88

26

4-Φ23

DZW10

590

790

365

65

280

200

160

130

110

28

8-Φ23

DZW10

590

840

365

80

310

210

170

140

121

30

8-Φ23

DZW20

590

890

365

100

350

250

200

168

150

32

8-Φ25

DZW20

590

1020

365

125

400

295

240

202

176

36

8-Φ30

DZW30

590

1100

365

150

450

340

280

240

204

38

8-Φ34

DZW30

810

1290

470

200

550

405

345

300

260

44

12-Φ34

DZW60

810

1470

470

250

650

470

400

352

313

48

12-Φ41

DZW90

830

1500

550

300

750

530

460

412

364

54

16-Φ41

DZW90

830

1820

550

350

850

595

525

475

422

60

16-Φ41

DZW120

8701

2216

320

400

950

670

585

525

474

66

16-Φ48

DZW180

870

2838

320

500

1150

800

705

640

576

70

20-Φ54

DZW250

1170

3320

570



Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
二、结构与特点:
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
四、性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气

低压密封空气(Mpa)

Z4IH-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸类

ACETICACID

醋酸类

NITRICACID

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

五、主要零件材质

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304
Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45



电装型号规格主要尺寸:

1.6MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

H

DO

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

16C
16P
16R
16I

40

200

145

110

85

16

4-Φ18

DZW10

590

595

365

50

250

160

125

100

16

4-Φ18

DZW10

590

653

365

65

265

180

145

120

18

4-Φ18

DZW10

590

665

365

80

280

195

160

135

20

8-Φ18

DZW15

590

725

365

100

300

215

180

155

20

8-Φ18

DZW20

590

787

365

125

325

245

210

185

22

8-Φ18

DZW20

590

934

365

150

350

280

240

210

24

8-Φ23

DZW20

590

955

365

200

400

335

295

265

26

12-Φ23

DZW30

590

1105

365

250

450

405

335

320

30

12-Φ25

DZW30

810

1343

470

300

500

460

410

375

30

12-Φ25

DZW45

810

1516

470

350

550

520

470

435

34

16-Φ25

DZW90

810

1678

470

400

600

580

525

485

36

16-Φ30

DZW120

830

1849

550

450

650

640

585

545

40

20-Φ30

DZW120

830

1937

550

500

700

705

650

608

44

20-Φ34

DZW180

830

2234

550

600

800

840

770

718

48

20-Φ41

DZW250

870

2432

320

700

900

910

840

788

50

24-Φ41

DZW250

870

2489

320

800

1000

1020

950

898

52

24-Φ41

DZW350

1170

2643

570

900

1100

1120

1050

998

54

28-Φ41

DZW500

1170

2935

570

1000

1200

1255

1170

1100

56

28-Φ18

DZW500

1170

3410

570

电装型号规格主要尺寸 PN2.5MPa:

2.5MPa

DN

L

D

D1

D2

b

n-Φd

电装型号

L1

h

D0

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

25
25P
25R
25I

40

200

145

110

85

15

4-Φ18

DZW10

590

595

365

50

250

160

125

100

20

4-Φ18

DZW10

590

653

365

65

265

180

145

120

22

8-Φ18

DZW10

590

665

365

80

280

195

160

135

22

8-Φ18

DZW15

590

725

365

100

300

230

190

160

24

8-Φ23

DZW20

590

787

365

125

325

270

220

188

28

8-Φ25

DZW20

590

902

365

150

350

300

250

218

30

8-Φ25

DZW20

590

955

365

200

400

360

310

278

34

12-Φ25

DZW30

810

1105

470

250

450

425

370

332

36

12-Φ30

DZW30

810

1343

470

300

500

485

430

390

40

16-Φ30

DZW60

810

1516

470

350

550

550

490

448

44

16-Φ34

DZW90

830

1678

550

400

600

610

550

505

48

16-Φ34

DZW120

830

1849

550

450

650

660

600

555

50

20-Φ34

DZW120

830

1937

550

500

700

730

660

640

52

20-Φ41

DZW180

870

2234

320

600

800

840

770

718

56

20-Φ41

DZW250

870

2432

320

700

900

955

875

815

60

24-Φ48

DZW500

870

2489

320

800

1000

1070

990

930

64

24-Φ48

DZW500

1170

2643

570

900

1100

1180

1090

1025

66

28-Φ54

DZW800

1170

2935

570

1000

1200

1305

1210

1140

68

28-Φ58

DZW800

1170

3410

570

电装型号规格主要尺寸PN4.0 MPa-6.4MPa:


4.0MPa

DN

L

D

D1

D2

D6

b

n-Φd

电装型号

L1

H

D0

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

40
40P
40R
40I

40

200

145

110

85

76

18

4-Φ18

DZW10

590

630

365

50

250

160

125

100

88

20

4-Φ18

DZW10

590

691

365

65

280

180

145

120

110

22

8-Φ18

DZW10

590

711

365

80

310

195

160

135

121

22

8-Φ18

DZW15

590

775

365

100

350

230

190

160

150

24

8-Φ23

DZW20

590

871

365,

125

400

270

220

188

176

28

8-Φ25

DZW20

590

948

365

150

450

300

250

218

204

30

8-Φ25

DZW30

810

1028

470

200

550

375

320

282

260

38

12-Φ30

DZW30

810

1325

470

250

650

445

385

345

313

42

12-Φ34

DZW45

810

1401

470

300

750

510

450

408

364

46

16-Φ34

DZW60

830

1653

550

350

850

570

510

465

422

52

16-Φ34

DZW90

830

1791

550

400

950

655

585

535

474

58

16-Φ41

DZW120

870

2092

320

500

1150

755

670

612

576

62

20-Φ48

DZW250

870

2465

320

600

1350

890

795

730

678

62

20-Φ54

DZW350

1170

-

570

700

1450

995

900

835

768

68

24-Φ54

DZW500

1170

-

570

800

1650

1135

1030

960

876

76

24-Φ58

DZW800

1060

-

500

6.4MPa

40

240

165

125

95

76

24

4-Φ23

DZW10

590

665

365

凸面法法
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

64
64P
64R
64I

50

250

175

135

105

88

26

4-Φ23

DZW10

590

790

365

65

280

200

160

130

110

28

8-Φ23

DZW10

590

840

365

80

310

210

170

140

121

30

8-Φ23

DZW20

590

890

365

100

350

250

200

168

150

32

8-Φ25

DZW20

590

1020

365

125

400

295

240

202

176

36

8-Φ30

DZW30

590

1100

365

150

450

340

280

240

204

38

8-Φ34

DZW30

810

1290

470

200

550

405

345

300

260

44

12-Φ34

DZW60

810

1470

470

250

650

470

400

352

313

48

12-Φ41

DZW90

830

1500

550

300

750

530

460

412

364

54

16-Φ41

DZW90

830

1820

550

350

850

595

525

475

422

60

16-Φ41

DZW120

8701

2216

320

400

950

670

585

525

474

66

16-Φ48

DZW180

870

2838

320

500

1150

800

705

640

576

70

20-Φ54

DZW250

1170

3320

570

电动闸阀Z940H、Z941H结构图纸

电动闸阀Z940H、Z941H结构图纸


上一个产品:Z945X-10型电动暗杆软密封闸阀
下一个产品:电站高压闸阀

首页 公司简介 产品展示 新闻资讯 阀门选型 联系我们

上海吉迈阀门制造有限公司 沪ICP备14020800号-1
Shanghai Ji Mai Valve Manufacturing Co. Ltd.
电 话:021-51078382  传 真:021-51079323手机:15000726608    联系人:苏泓
官网:http://www.famen058.com 邮件:jmvalves@126.com地址:上海市浦东新区泥城镇新城路26号

点击这里给我发消息
售前服务
售后服务
免费电话
