电动刀形闸阀


电动刀形闸阀
产品型号:PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
产品口径:DN50-DN1200
产品压力:1.0-6.4mpa
连接方式:对夹,法兰
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦电动刀形闸阀≧也是国内闸阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


产品概述:

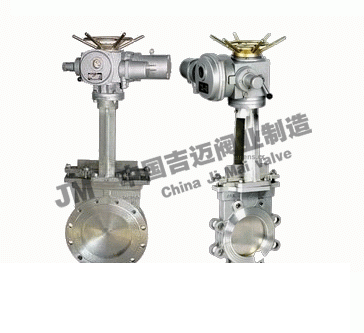

PZ973HPZ973FPZ973Y 电动刀型闸阀(刀闸阀):电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。

超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。通径范围:DN50~DN800,使用温度:≤ 100℃,应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。

【产品性能参数】

PZ973HPZ973FPZ973Y 型电动刀型闸阀(刀闸阀)主要性能参数

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

PZ973H-10C

10~16

1.0~1.6

≤ 100

纸浆、污水、煤浆、灰渣水泥混合物

PZ973H-16C

PZ973F-10P

PZ973F-16P

PZ973Y-10P

PZ973Y-16P

【产品零部件材料】

PZ973HPZ973FPZ973Y 型电动刀型闸阀(刀闸阀)零部件材料

型号

材料

阀体

阀杆

密封面

填料

PZ973H-10C

WCB

2Cr13

硬质合金、聚四氟乙烯

V型聚四氟乙烯、柔性石墨环

PZ973H-16C

PZ973F-10P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

PZ973F-16P

PZ973Y-10P

CF8 (304)

0Cr18Ni9 (304)

PZ973Y-16P

【产品外形及结构尺寸 (PN10)

PZ973HPZ973FPZ973Y (PN10) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

100

285

4×M16

180

65

46

180

145

120

298

4×M16

180

80

46

195

160

135

315

4×M16

220

100

52

215

180

155

365

8×M16

220

125

56

245

210

185

400

8×M16

230

150

56

280

240

210

475

8×M20

280

200

60

335

295

365

540

8×M20

360

250

68

390

350

320

630

12×M20

360

300

78

440

400

368

780

12×M20

400

350

78

500

460

428

885

16×M20

400

400

102

565

515

482

990

16×M22

400

450

114

615

565

532

1100

20×M22

530

500

127

670

620

585

1200

20×M22

530

600

154

780

725

685

1450

20×M27

600

800

190

1010

950

898

2000

24×M30

680

【产品外形及结构尺寸 (PN16)

PZ973HPZ973FPZ973Y (PN16) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

99

285

4×M16

180

65

46

185

145

120

295

4×M16

180

80

46

200

160

135

315

8×M16

220

100

52

220

180

155

365

8×M16

220

125

56

250

210

185

400

8×M16

230

150

56

285

240

210

475

8×M20

280

200

60

340

295

265

540

12×M20

360

250

68

405

355

310

630

12×M22

360

300

78

460

410

375

780

12×M22

400

350

78

520

470

435

885

16×M22

400

400

102

580

525

485

990

16×M27

400

450

114

640

585

545

1100

20×M27

530

500

127

715

650

609

1200

20×M30

530

600

154

840

770

720

1450

20×M36

600

800

190

1025

950

898

2000

24×M36

680
